5. 辐射方向图
天线的辐射电磁场在固定距离上随角坐标分布的图形，称为方向图。用辐射场强表示的称为场强方向图，用功率密度表示的称之功率方向图，用相位表示的称为相位方向图。天线方向图是空间立体图形，但是通常应用的是两个互相垂直的主平面内的方向图，称为平面方向图。在线性天线中，由于地面影响较大，都采用垂直面和水平面作为主平面。在面型天线中，则采用E平面和H平面作为两个主平面。归一化方向图取最大值为1。

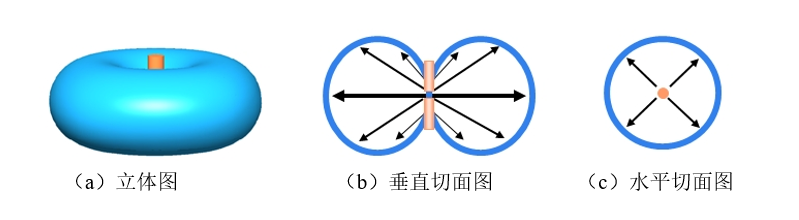

如图2-19所示为垂直放置的半波对称振子具有平放的“面包圈”形的立体方向图又称苹果图，如图2-19（a）所示。立体方向图虽然立体感强，但绘制困难，图2-19（b）与图2-19（c）给出了它的两个主平面方向图，平面方向图描述天线在某指定平面上的方向性。从图2-19（b）可以看出，在振子的轴线方向上辐射为零，最大辐射方向在水平面上；而从图2-19（c）可以看出，在水平面上各个方向上的辐射一样大。
