天线的参数指标(6) 主瓣、旁瓣、波瓣宽度
2024-05-24 10:32:22
6. 主瓣、旁瓣、波瓣宽度
方向图通常都有两个或多个瓣，其中辐射强度最大的瓣称为主瓣（Main-lobe），其余的瓣称为副瓣或旁瓣(side-lobe)。如图2-20所示，为一个天线的主瓣和旁瓣示意图。

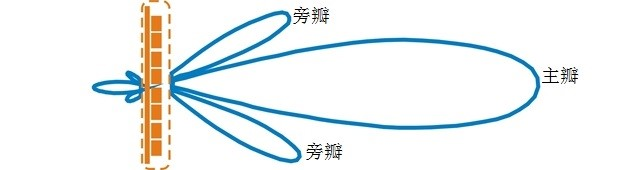

图2-20 天线的主瓣和旁瓣
在主瓣最大辐射方向两侧，辐射强度降低 3 dB（功率密度降低一半）的两点间的夹角定义为波瓣宽度（Beam width）又称波束宽度或主瓣宽度或半功率角如图2-21所示。波瓣宽度越窄，方向性越好，作用距离越远，抗干扰能力越强。一般超高频RFID天线常用3dB波瓣宽度来定义，单位是度数。
图2-21 -3dB波瓣宽度
还有一种波瓣宽度，即 10dB波瓣宽度，顾名思义它是方向图中辐射强度降低 10dB （功率密度降至十分之一）的两个点间的夹角，如图2-22所示。

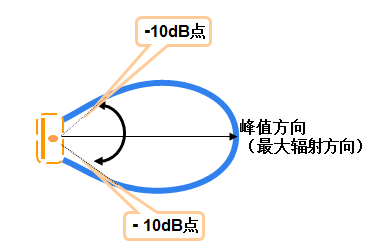

图2-22 -10dB波瓣宽度
