天线的参数指标(7) 前后比、上旁瓣抑制

7.    前后比、上旁瓣抑制

方向图中，前后瓣最大值之比称为前后比，记为 F/B（Front-to-Back Ratio），如图2-23所示。前后比越大，天线的后向辐射（或接收）越小。前后比F/B的计算十分简单：

F/B=10lg{（前向功率密度）/（后向功率密度）}。                                                                                                              一些系统对天线的前后比F/B有要求，其典型值为（18 ~ 30）dB，特殊情况下则要求达（35 ~ 40）dB。一般的超高频RFID天线对前后比不敏感，只要高于15dB即可；如果是卫星天线等对前后比会要求很高，有很多要求达到35dB。

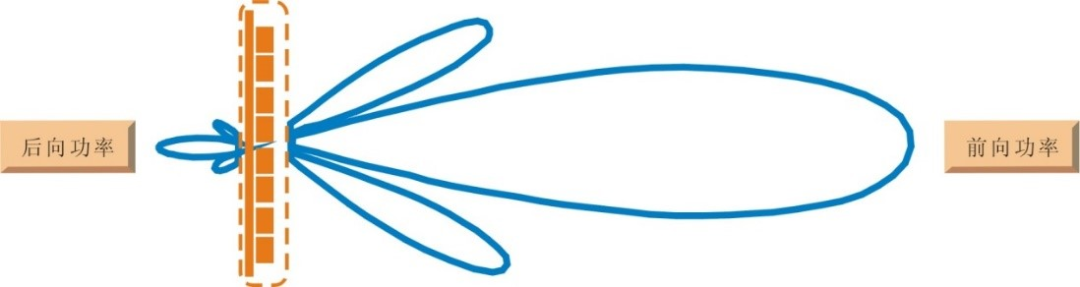

图2-23 前后比 对于基站天线，人们常常要求它的垂直面（即俯仰面）方向图中，主瓣上方第一旁瓣尽可能弱一些，如图2-24所示。这就是所谓的上旁瓣抑制。基站的服务对象是地面上的移动电话用户，指向天空的辐射是毫无意义的。在RFID的应用中，同样存在类似的环境，我们需要控制的区域限制严格的时候，可以考虑使用旁瓣抑制的天线。

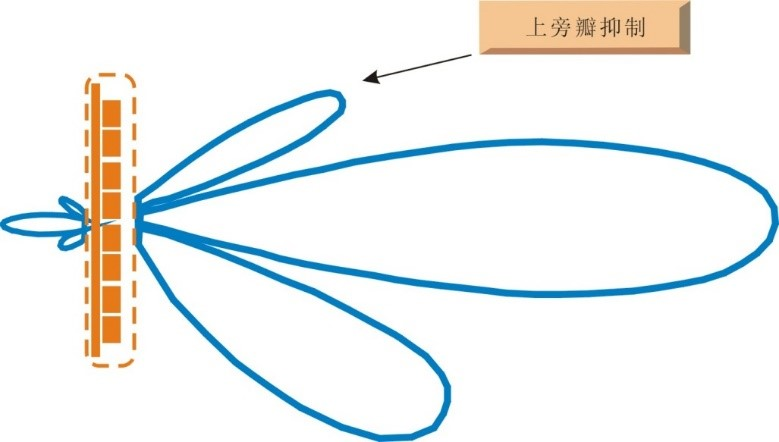

图2-24 上旁瓣抑制
