感应式S50/M1芯片白卡介绍
特征:
l 1K字节的内存，由16个扇区组成，每个扇区有4个块，每块16个字节。
l 每一块可由用户控制写操作条件。
l 每张卡有唯一的序列号
l 每个扇区有独立的一组密码及访问控制
l 每张卡有唯一序列号，为32位
l 具有防冲突机制，支持多卡操作
l 无电源，自带天线，内含加密控制逻辑和通讯逻辑电路
l 工作温度：-20℃～50℃
l 工作频率：13.56MHZ
l 通信速率：106KBPS
l 读写距离：10mm以内（与读写器有关）
l 数据保存期为10年，可改写10万次，读不限次
存储结构:
M1卡分为16个扇区，每个扇区4块（块0～3），共64块，按块号编址为0～63。第0扇区的块0（即绝对地址0块）用于存放厂商代码，已经固化，不可更改。其他各扇区的块0、块1、块2为数据块，用于存贮数据；块3为控制块，存放密码A、存取控制、密码B，其结构如下：
Manufacturer Block（厂商代码块）: 第一个扇区的第一块由厂商使用，存储了
IC卡的生产产商代码，这个块中的数据写入后不能被修改
最高有效位 最低有效位
Data Block（数据块）: .所有的扇区前3块用来存储数据（扇区0中的块0只能读，块1，块2可用来存储数据）
Value Block（值块）:值块可以用做电子钱包（有效命令：read,write,increment,decrement,restore,transfe ），值块中的数据只占4个字节
Sector Trailer(Block 3)（控制块）: 每个扇区都有一个控制块（块3）包括密码A（6个字节）和密码B（6个字节）以及一个控制位（4个字节），
控制属性:
1．每个扇区的密码和存取控制都是独立的，可以根据实际需要设定各自的密码及存取 控制。在存取控制中每个块都有相应的三个控制位,定义如下：
块0： C10 C20 C30
块1： C11 C21 C31
块2： C12 C22 C32
块3： C13 C23 C33

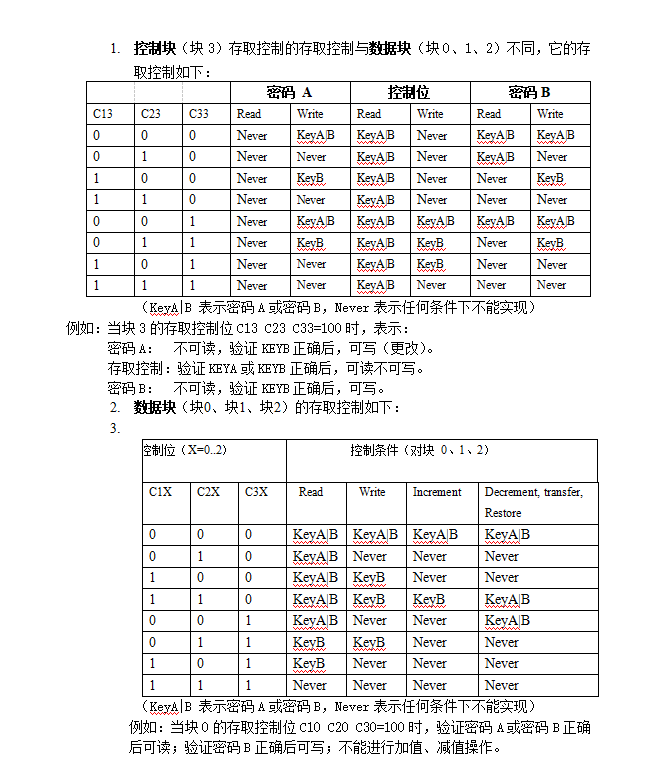

三个控制位以正和反两种形式存在于存取控制字节中，决定了该块的访问权限（如进行减值操作必须验证KEY A，进行加值操作必须验证KEY B，等等）。三个控制位在存取控制字节中的位置如下（字节9为备用字节，默认值为0x69）：
（注： _b表示取反）
函数说明
1．Request Standard/ALL（寻卡）: 卡上电后，读写器发送该命令到天线范围内的卡，确定卡类型
2．Anticollision Loop（防冲突）: .执行该命令后，得到卡的序列号。如果有多张卡在操作范围内，可以根据唯一序列号区别开来，选择一张卡进行下一步操作。没有选到的卡返回，等待新一轮寻卡。
3．Select Card（选卡）: 读写设备通过执行这个命令选择一个卡进行防冲突和其它操作。卡返回答复信息
4．Pass Authentication（3次密码验证）: 选择一张卡后，必须进行密码验证
5．HALT: .该命令用于中止对卡操作。使卡处于HALT状态
6. 存储操作: 验证密码后，可以进行下列任何一种操作。:
Read block（读块）: 读取一个存储单元的数据
Write block（写块）: 写一个存储单元的数据。.
Decrement（减值）: .减一个块的内容，把结果存在一个临时的内部寄存器中
Increment（增值）: .增加块的内容，把结果存储在寄存器中
Restore（回传）: 把块的内容移到数据寄存器中
Transfer（传送）: .把临时寄存器中的内容写到值块中
注意:
1.用此函数将某一块中的数值传入内部寄存器，然后用rf_transfer()函数将寄存器中数据再传送到另一块中去，实现块与块之间数值传送。该函数只用于值块。
2.如果多次load key, 在每次loadkey和验证之间要加一次寻卡操作，才能使loadkey有效

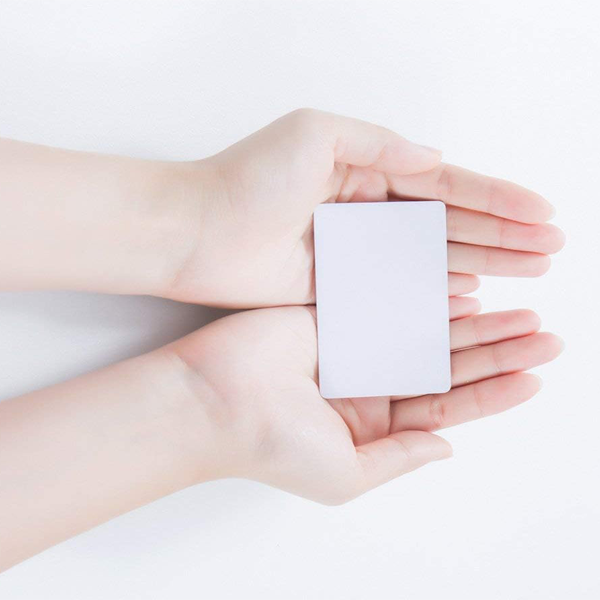

产品图片
